Analyse op basis van 3D-scan
Visualiseren tijdens elke fase

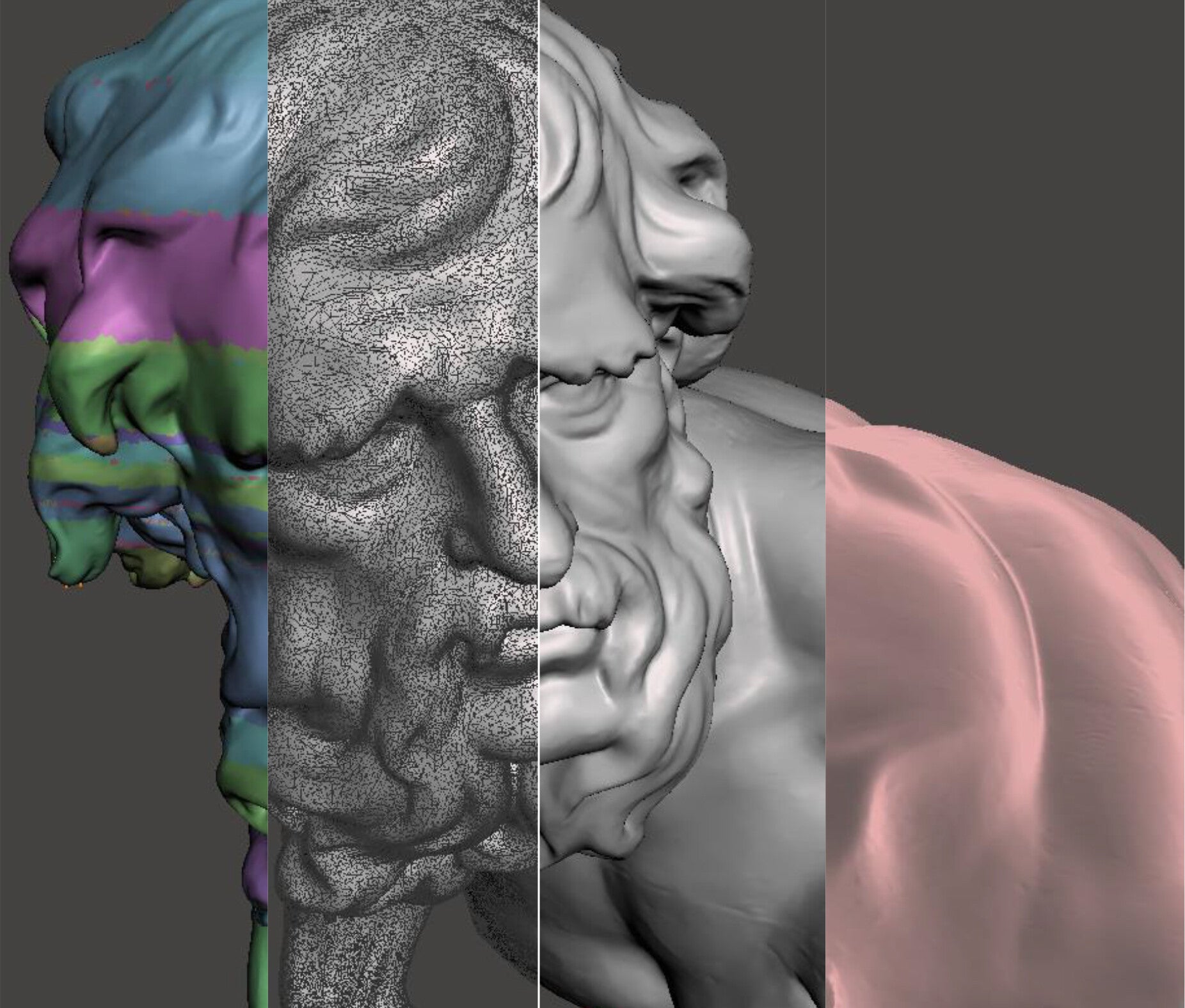

Zowat alles kan gevisualiseerd worden op basis van 3D-renders. Dit omvat scans die gebruikt kunnen worden binnen elke fase van een project: van voorstudie en tijdens de behandeling tot gedetailleerde post-interventie documentatie.
Flexibele mogelijkheden met diverse scantechnieken
Afhankelijk van welke informatie men tracht te bekomen, kunnen diverse scans worden gemaakt. In sommige gevallen kan een combinatie van scanmethodes ook. Bijvoorbeeld wanneer sommige delen binnen een monumentaal object erg gedetailleerd (op millimetrisch niveau) dienen te worden weergegeven en er monitoring gewenst is. Zoals scheurmeting in een groot gebouw.

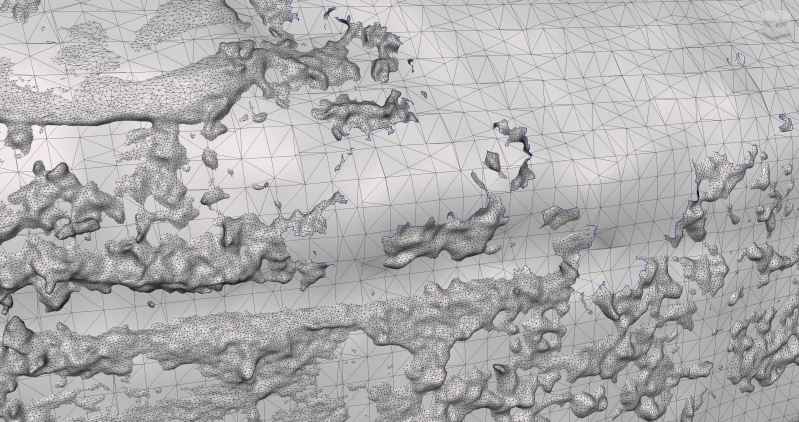

Detail van STL waarbij twee scantypes gecombineerd werden.
Met de hoogste precisie

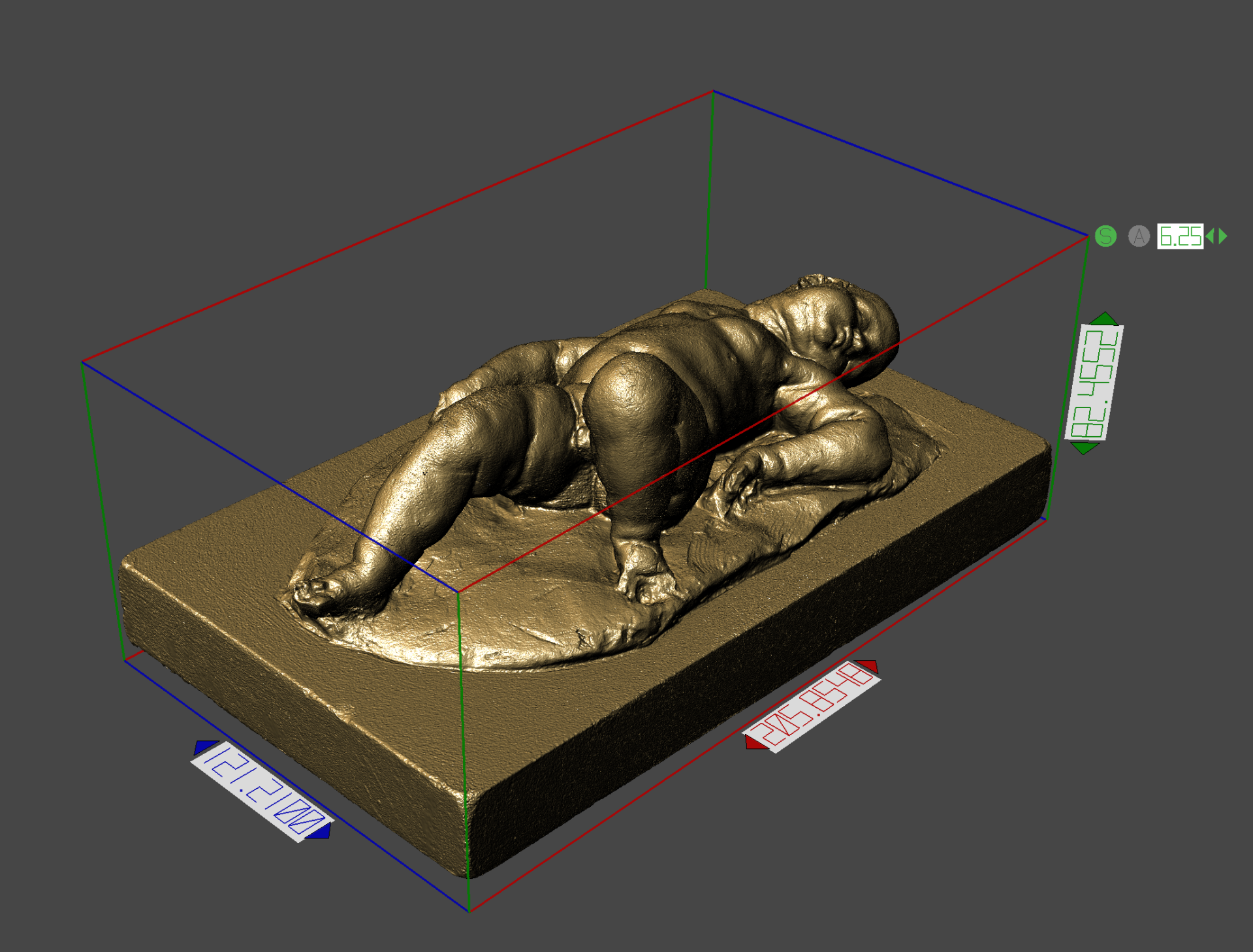

Afhankelijk van welk scantype, kan de precisie variëren van enkele millimeters tot hondersten ervan. Het digitaal opmeten van een object kan belangrijk zijn voor scenografen of tijdens arthandling.
Accuraatheid waarmee een cartografie kan worden gemaakt
Hoe preciezer de scan wordt gemaakt, hoe meer gedetailleerd een cartografie kan worden weergegeven.

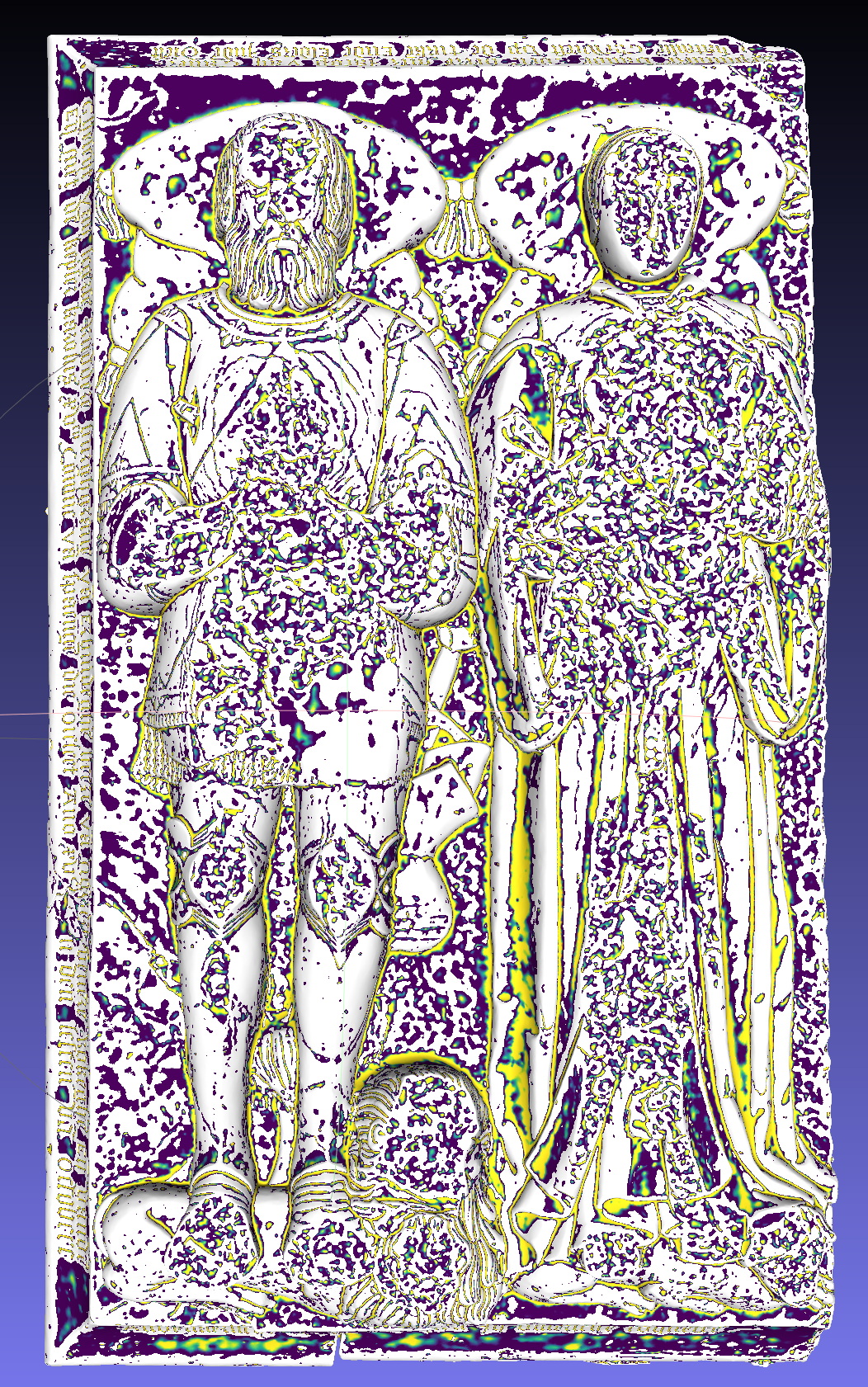

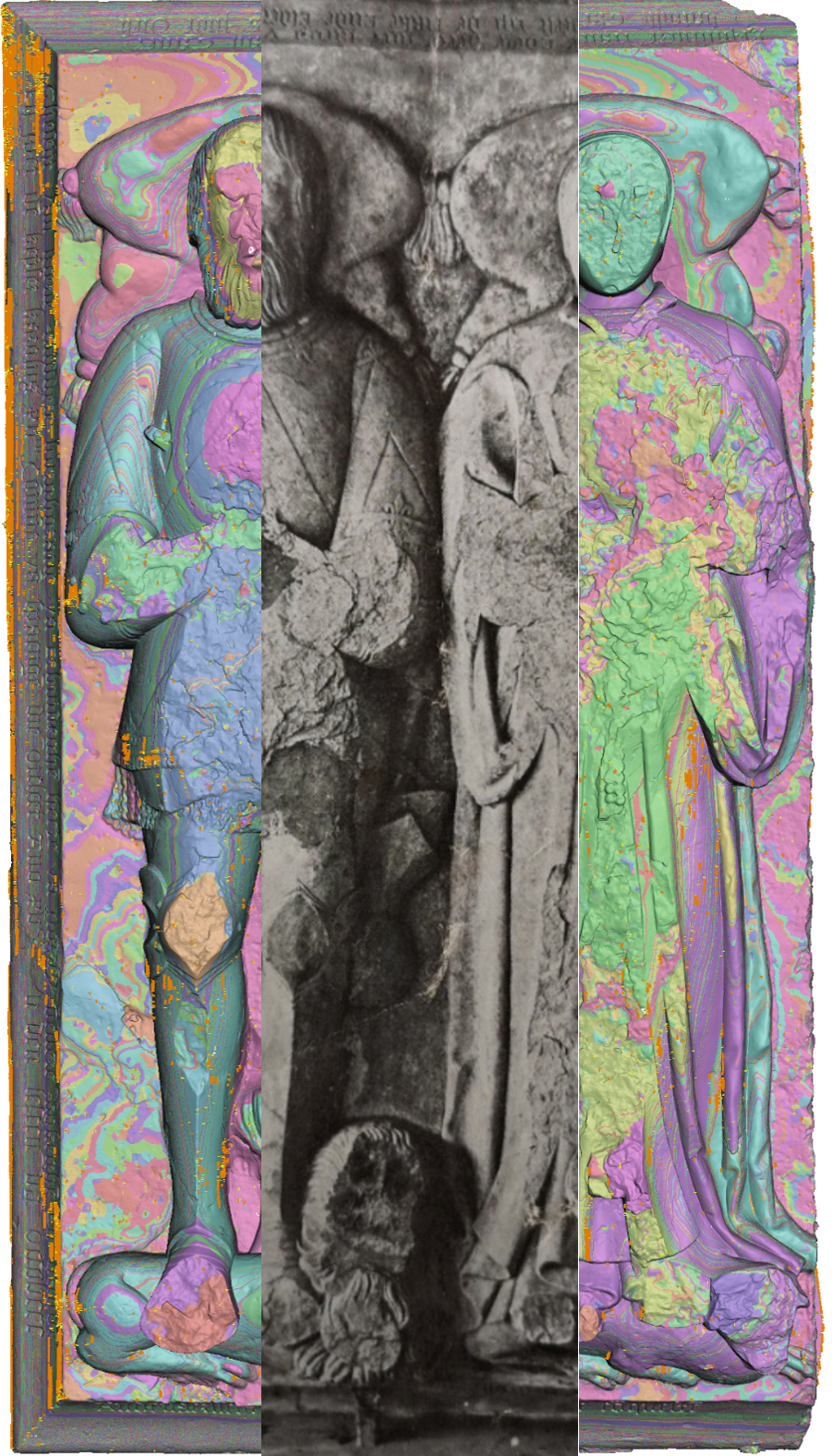

In dit voorbeeld een Hausdorf distance map die heel precies oneffenheden in het oppervlak vastlegt en hieraan een kleurcode koppelt.

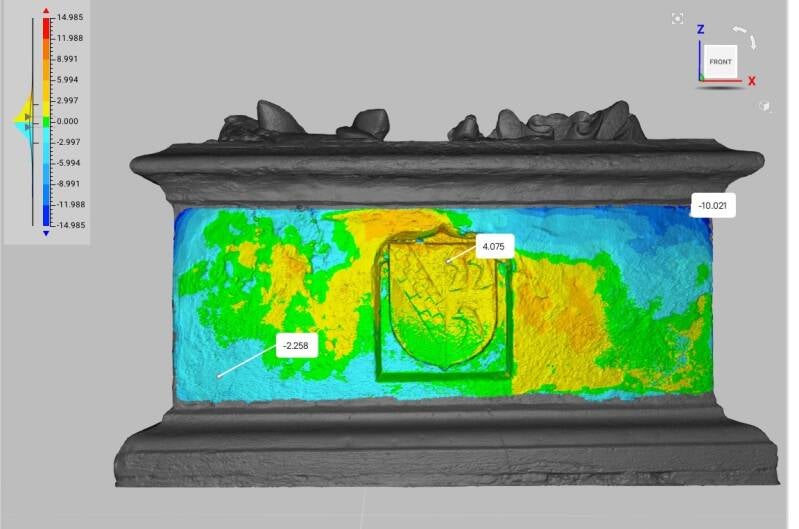

Heatmap scheefstanden
Met behulp van een kunstmatig vastgesteld nulpunt worden de metingen met elkaar vergeleken. Deze worden - afhankelijk van de afstand tot dit nulpunt - telkens in een verschillende kleurcode weergegeven. Op deze manier krijgt men snel een duidelijk beeld over kleine en grote vervormingen van een vlak, het hellen van muren of het verzakken van structuren.

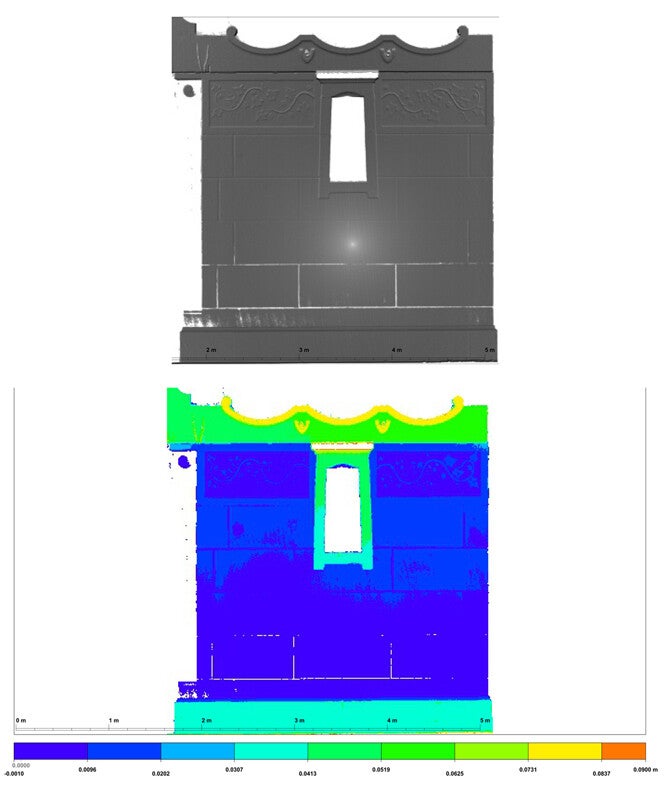

Heatmap toevoegingen / verwijderingen
Wanneer een kunstwerk doorheen haar bestaan verschillende interventies heeft ondergaan, gebeurt het niet zelden dat oude of verweerde vormherstellingen worden verwijderd en hernomen. Het maken van een scan voor en na de werken kan achteraf precies vertellen hoeveel en waar er materiaal werd afgenomen of toegevoegd.

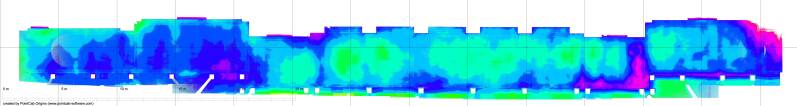

Heatmap deformatie

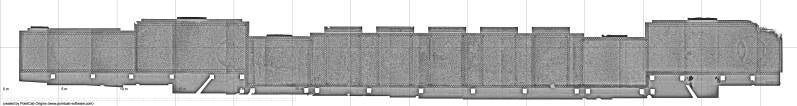

Deformatie van vlakken met behulp van een heatmap kan toegepast worden op elk formaat. De illustratie hierboven toont een mapping over ongeveer 350m2 met een nauwkeurigheid van enkele millimeters ent toont de opstuwingen en verzakkingen bij een mozaïekvloer.
Sporenonderzoek

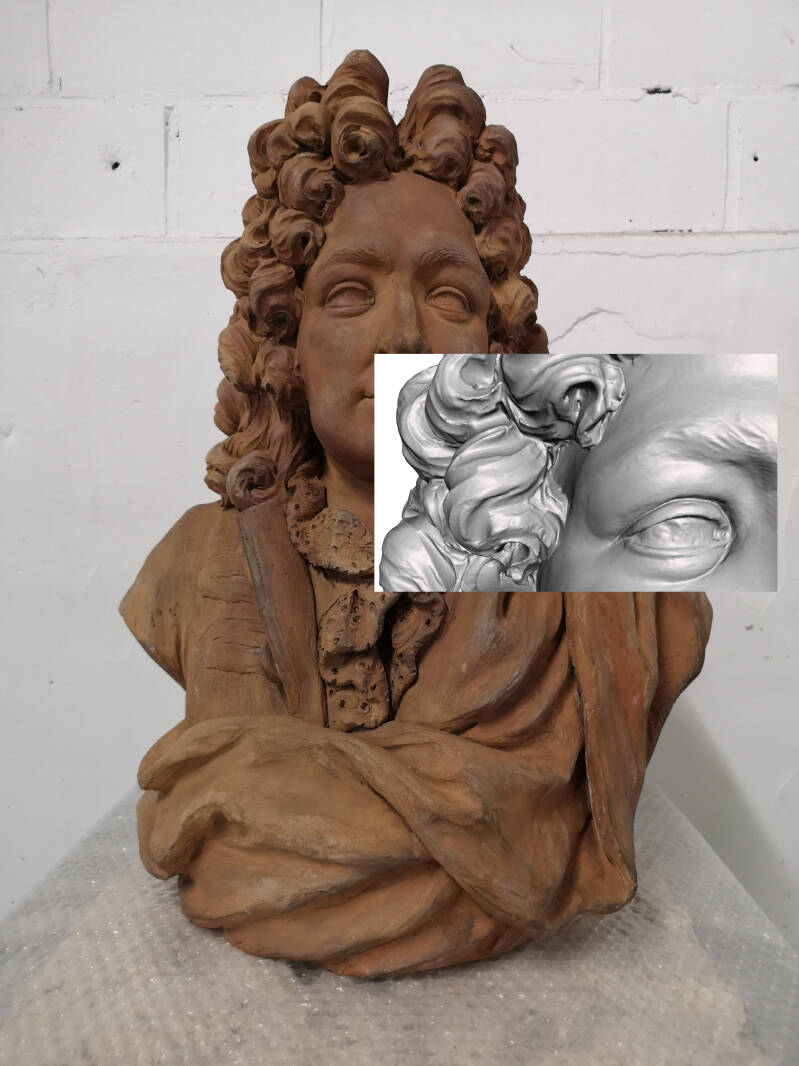

In functie van onderzoek naar oude vervaardigingstechnieken, of bij analyse van een oppervlak in functie van het ontdekken van vormaanpassingen; kan een analyse van een 3d-scan sporen laten zien die men met het blote oog niet ziet : het monotone scanbeeld toont enkel de vorm waardoor het menselijke oog niet wordt afgeleid door kleur, patina's en texturen. Bovendien kan men digitaal lichtinval en -sterkte variabel op het object laten inwerken, waardoor bepaalde scheerlichten meer inzicht kunnen verschaffen.

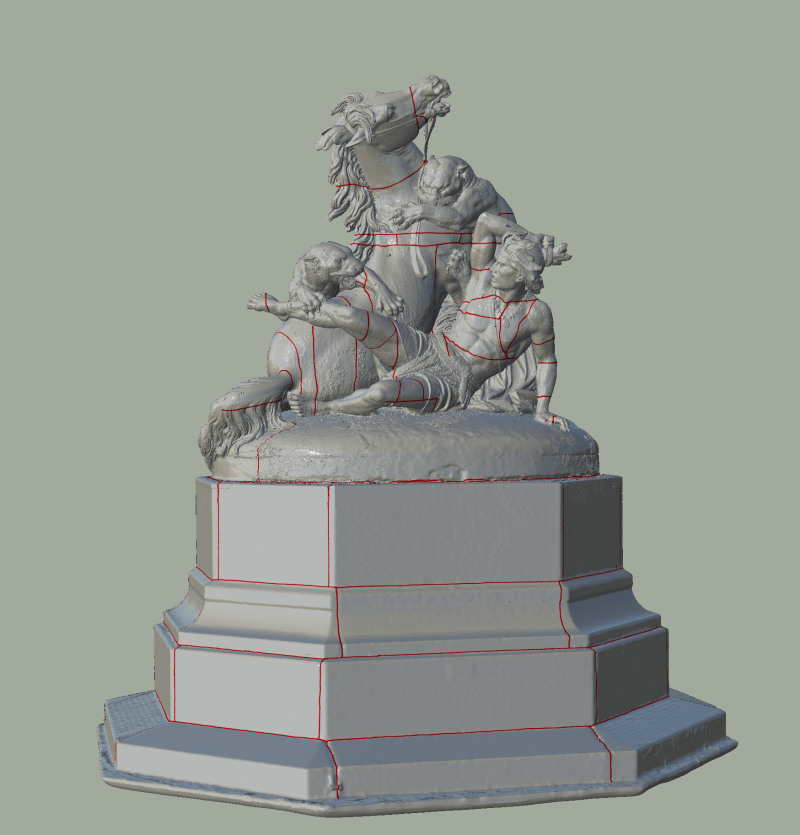

Onderzoek van constructies
Met behulp van digitaal aangepaste lichtinval en verschillende schaduwwerkingen ("shaders") kan men zelfs op een sterk vervuild en geschilderd oppervlak ontdekken waar er zich voegen bevinden tussen de verschillende massieven waaruit een monument werd opgebouwd.

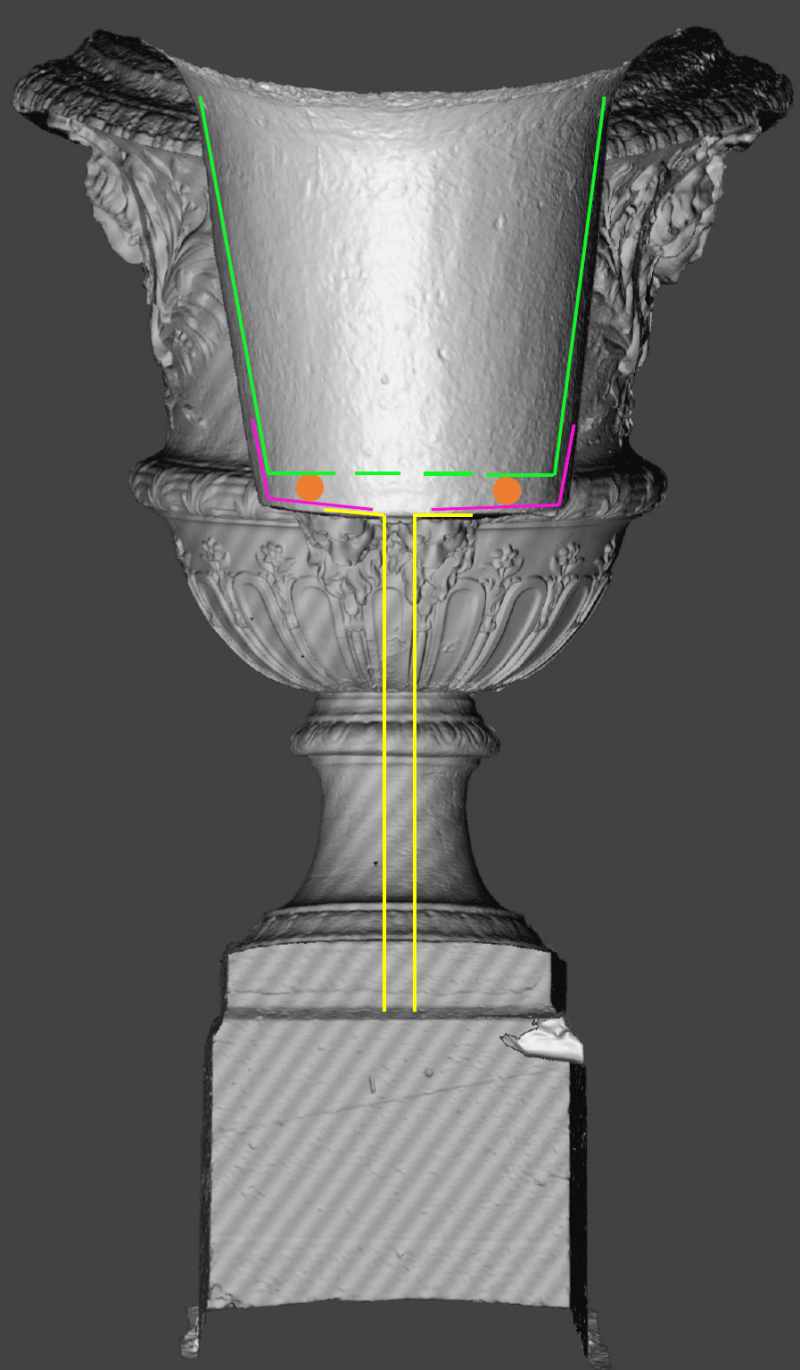

Nuttig "slicen"
Door het object digitaal door te snijden, was het mogelijk om -in dit geval- een drainageplan visueel op te maken.

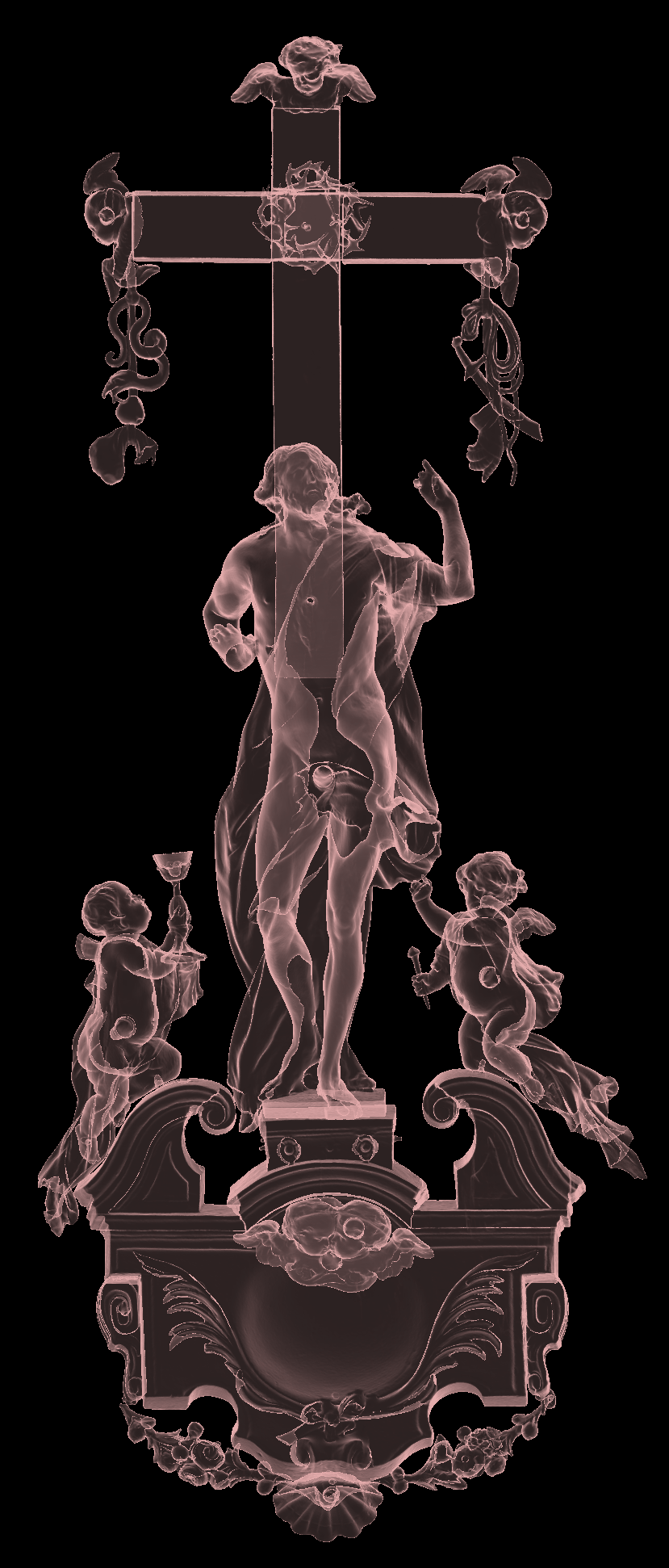

Doorzichtig maken van objecten
Bij complexe samenstellingen biedt een doorzichtig gemaakt object een betere kijk op bijvoorbeeld bevestigingsmogelijkheden.
Digitale vergelijking tussen objecten

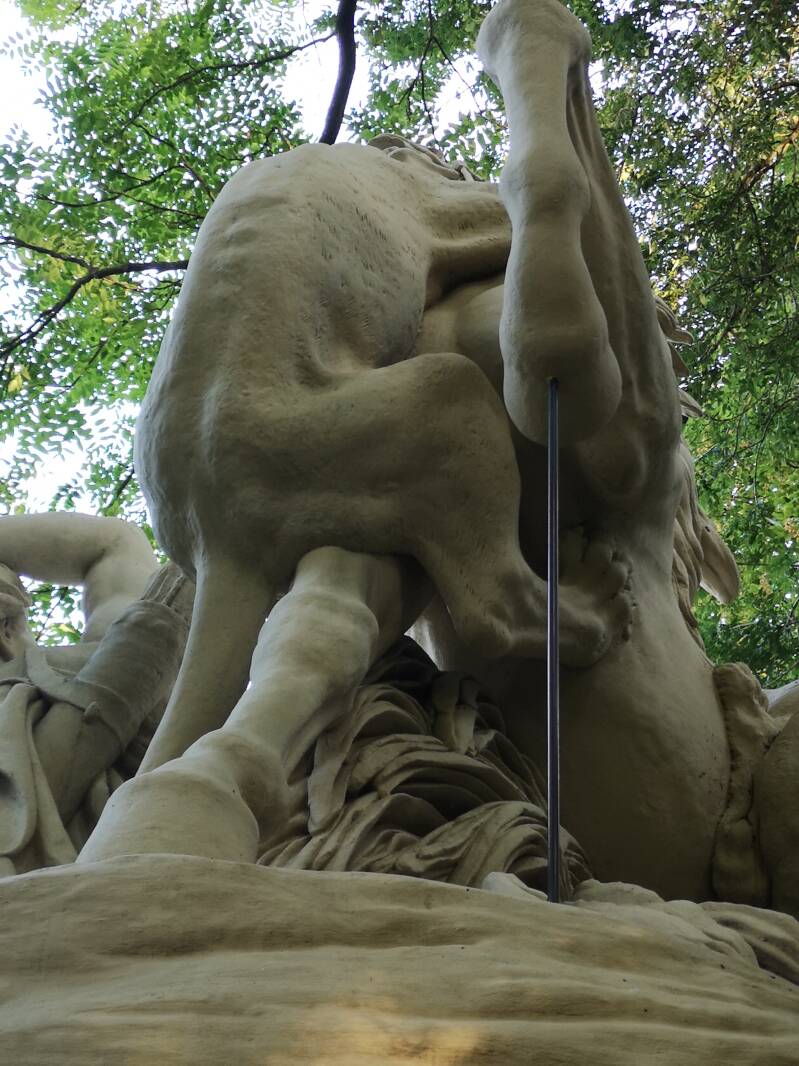

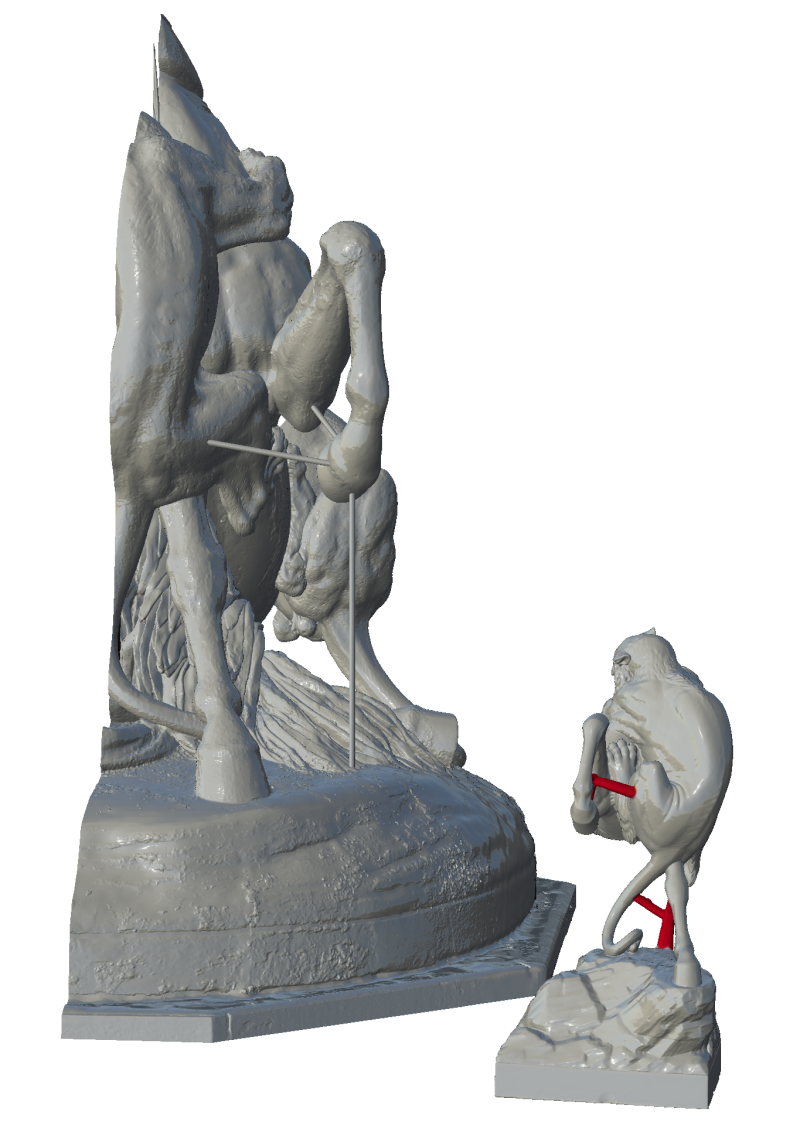

Bij wijze van studie werden twee thematisch gelijke stenen kunstwerken met elkaar vergeleken. Eén van de twee is monumentaal (8m hoog); het tweede van museaal formaat (1,2m hoog). Het monumentale exemplaar vertoonde constructieve barsten ter hoogte van het voorbeen van het paard door het ontbreken van steunpunten. Er werd digitaal een voorstel voor bijkomende steunen geformuleerd; welke later tot uitvoering werden gebracht.
